概　　要

i-Constructionに準拠した、ICT施工管理システムになります。システムに取り込まれた地形図（CADデータ）上に位置情報をプロットすることで、重機を所定の位置に誘導します。誘導後は施工情報を各種センサーより取得し、施工品質を満足する様、管理します。

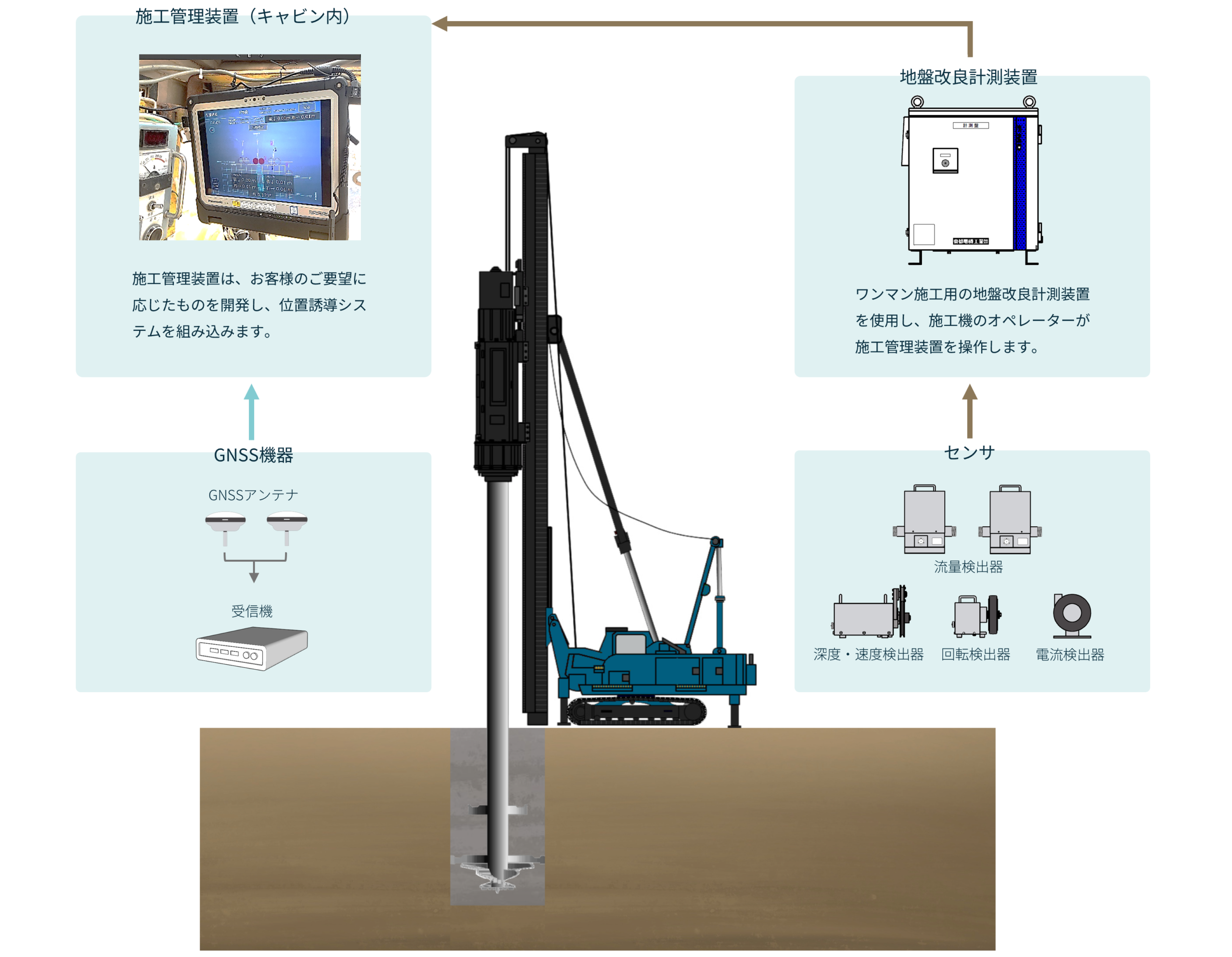

構　　成

位置誘導システム

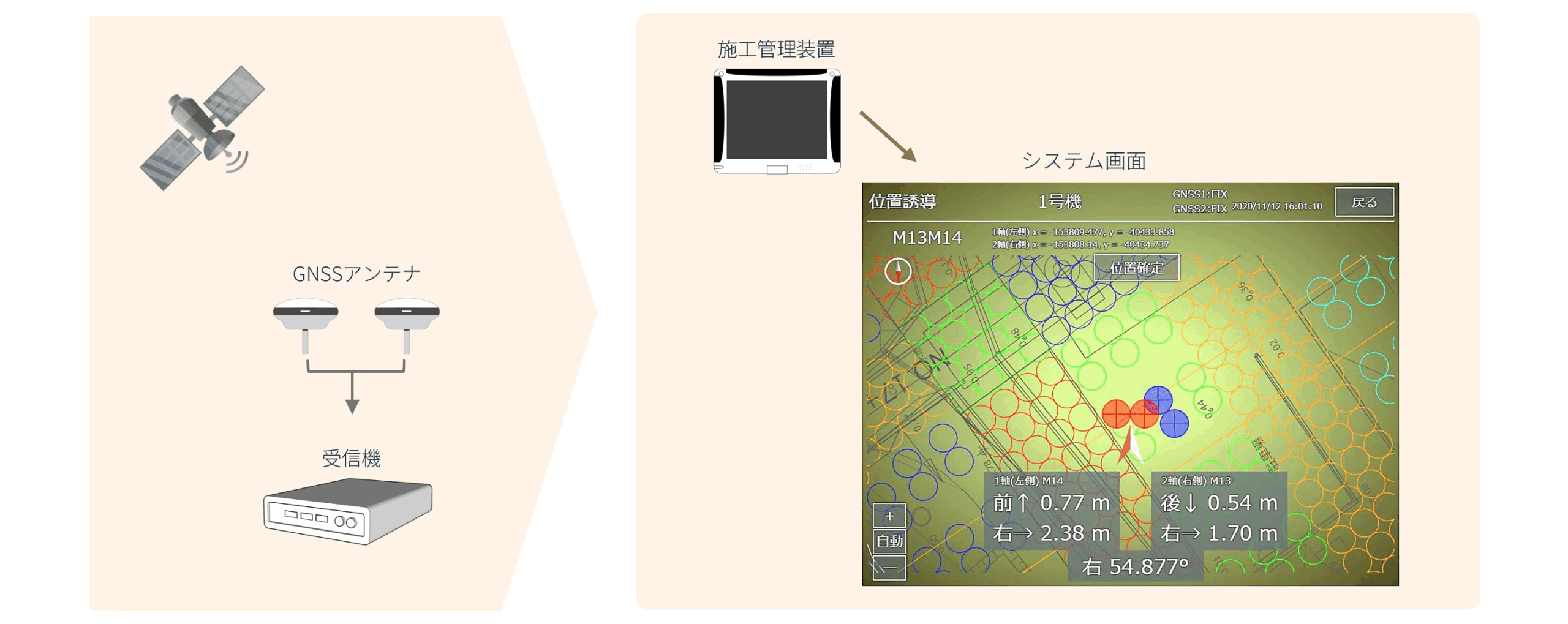

GNSSの位置情報を施工管理装置に取り込み、施工管理装置に読み込まれたCADデータの施工位置に合わせることができる位置誘導システムです。

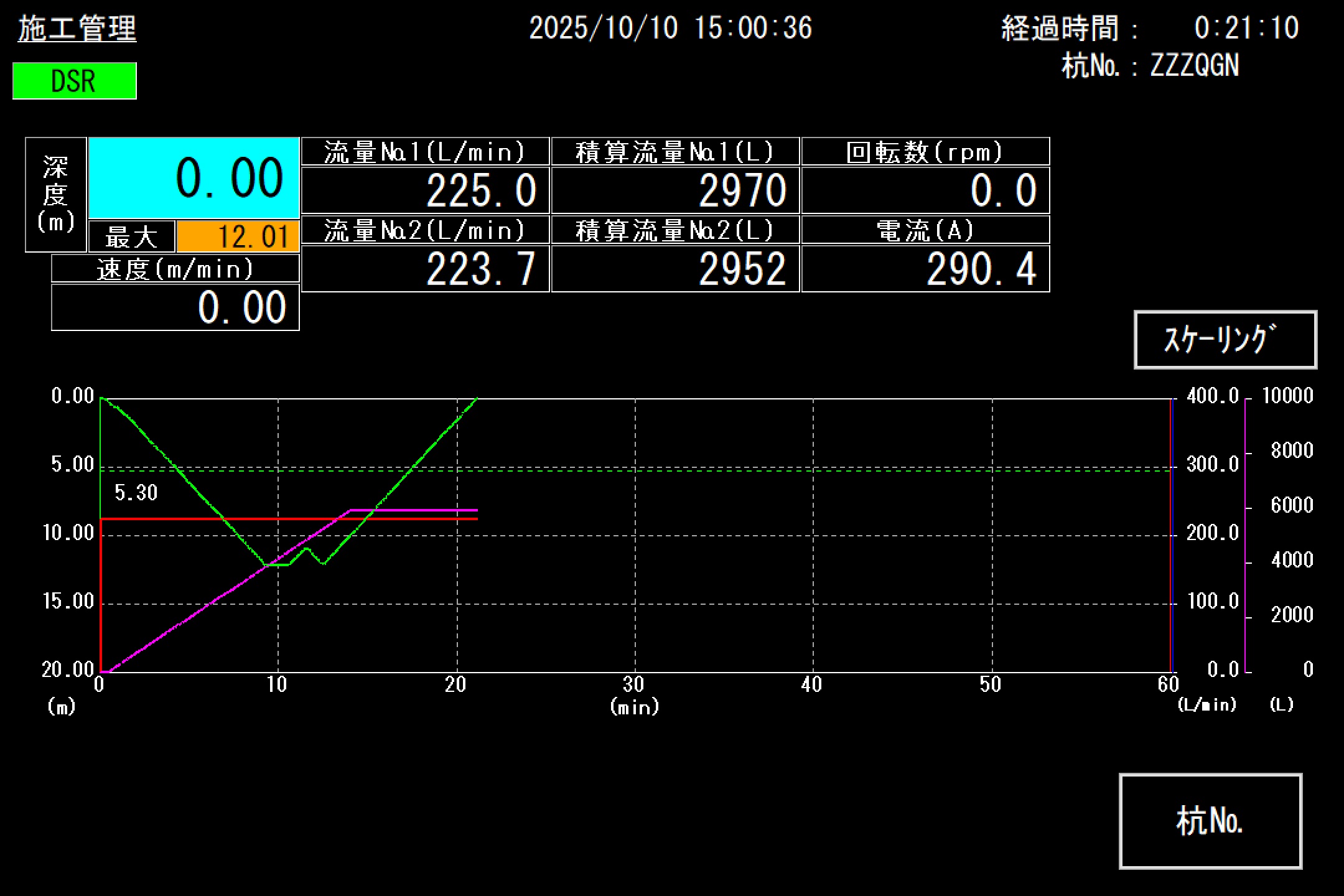

施工機オペレーターが、施工管理装置に表示される位置誘導画面を見て杭芯位置を合わせ、杭芯が合ったら施工開始ボタンを押すと、位置誘導画面から施工管理画面に切り替わり、施工を開始します。　

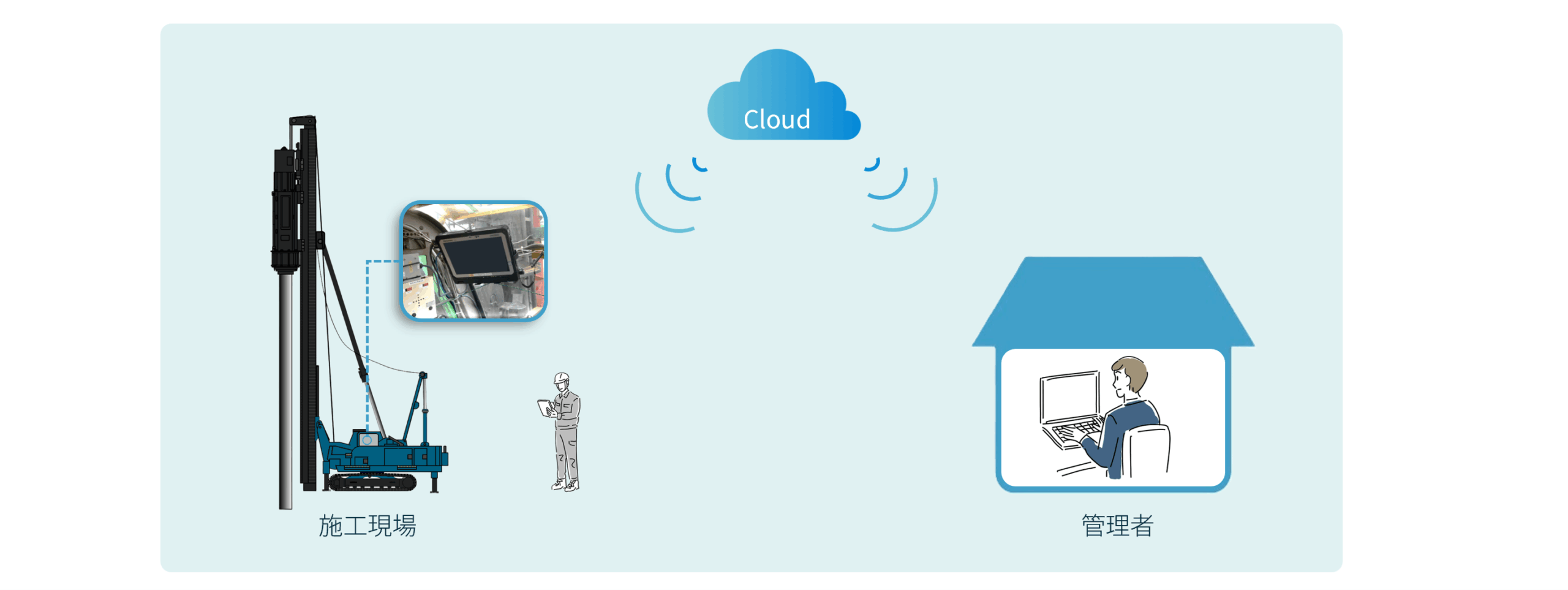

施工管理・クラウドシステム

クラウドにアクセスすることにより、どこからでも以下の機能を活用することができます。

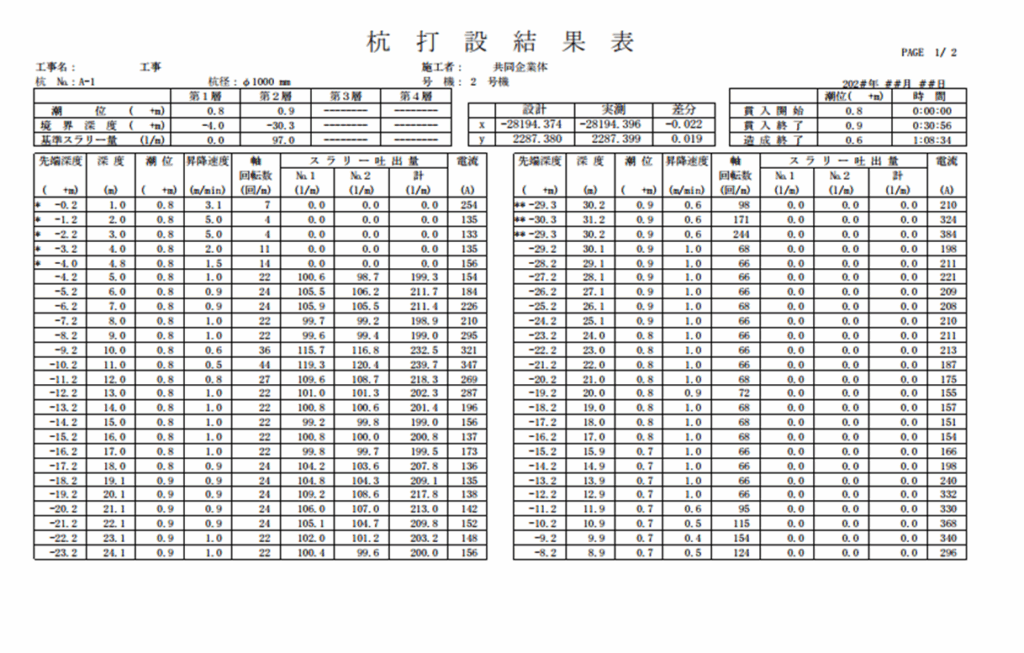

■ 杭打設管理表
施工結果の帳票をPC等に表示します。

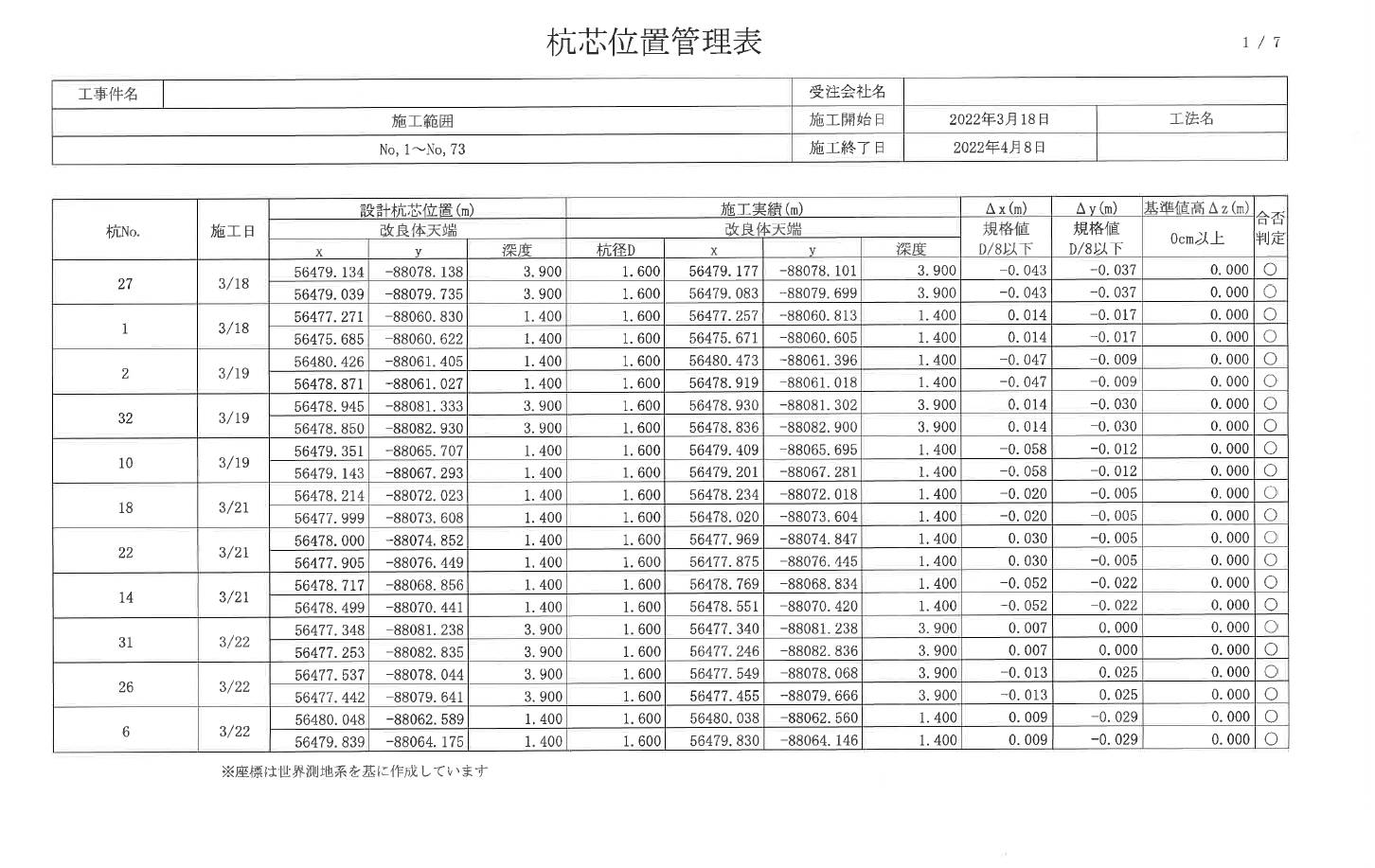

■ 杭芯位置管理表
位置誘導した杭芯の座標を帳票化し、PC等に表示します。

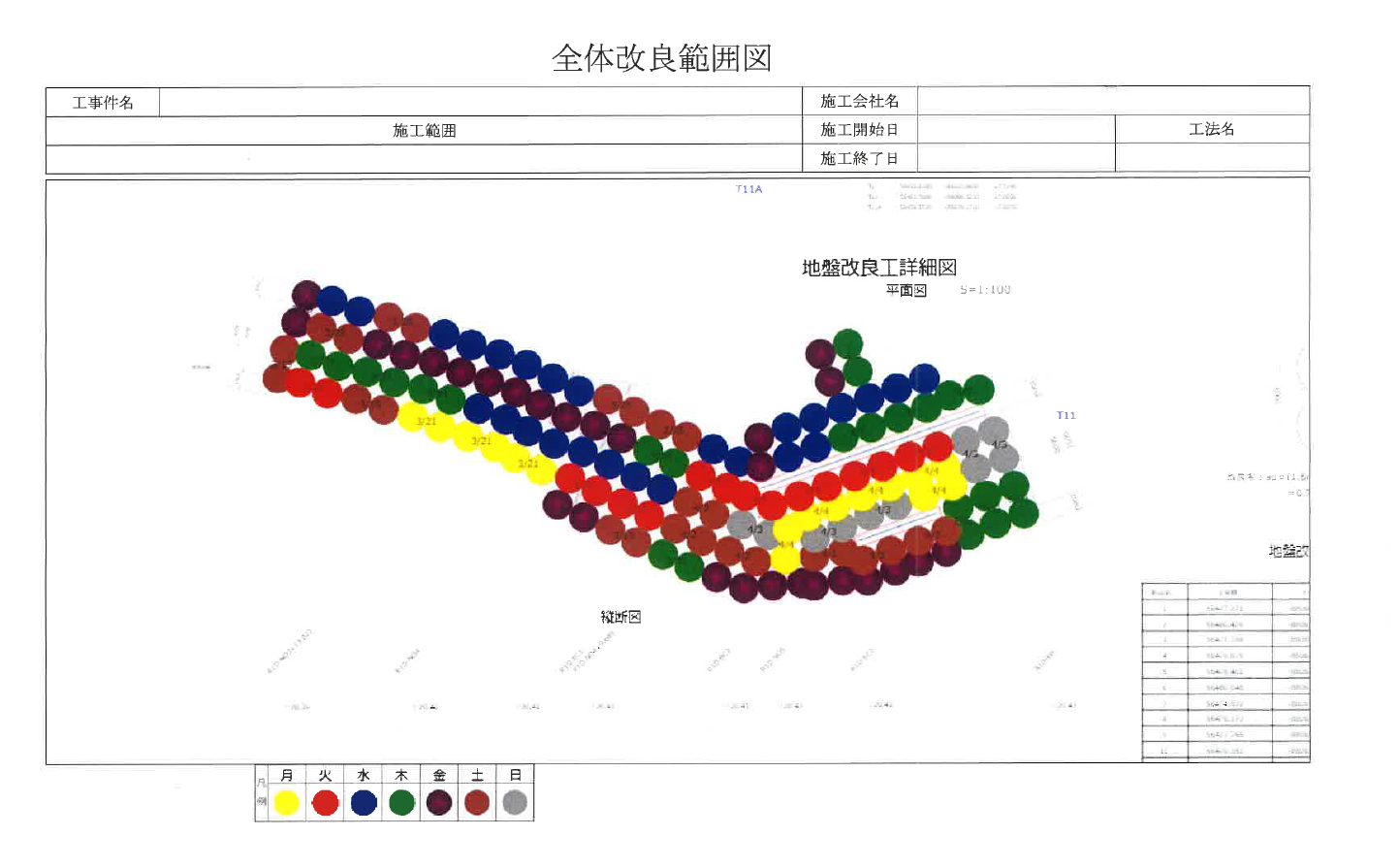

■ 全体改良範囲図（2D表示）
施工進捗を2D画面で、一目で把握することができます。

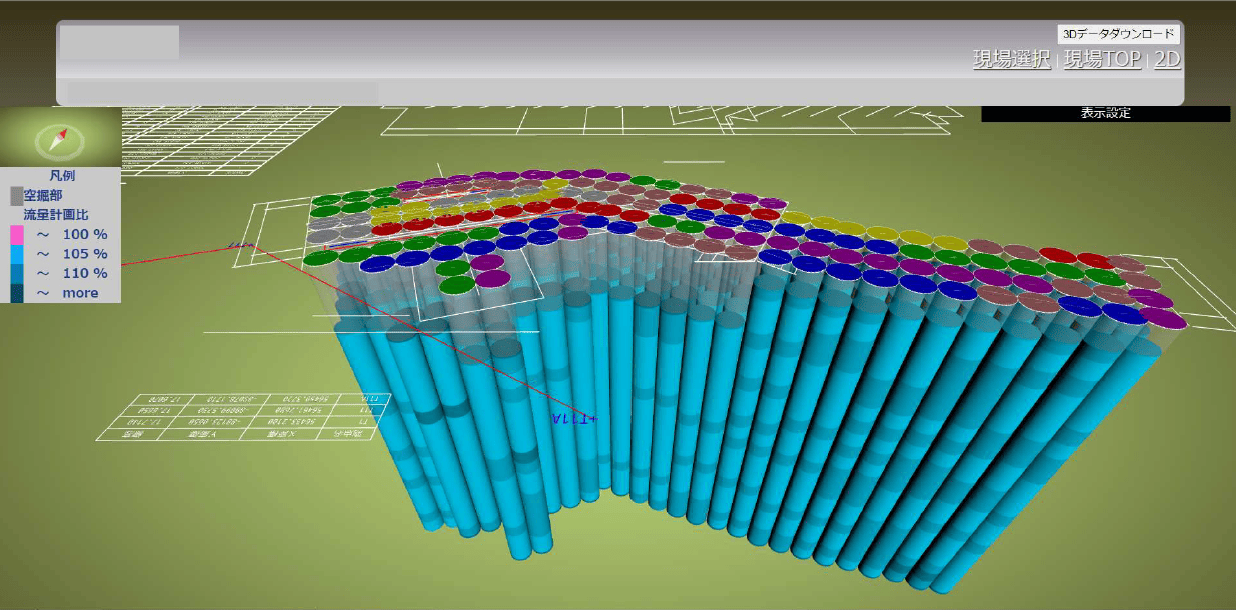

■ 施工確認（3D表示）
施工結果を3次元で表示し、様々な角度から品質情報を可視化することができます。

■ リアルタイム監視
施工状況を携帯端末やパソコン、タブレット等でリアルタイムに監視できます。
